Comment les spectrographes haute résolution détectent-ils les polluants invisibles à l’œil nu ?

En tant que responsable qualité ou ingénieur environnement, votre mission repose sur une exigence fondamentale : mesurer avec certitude. Pourtant, les menaces les plus insidieuses, qu’il s’agisse d’émissions fugitives de gaz industriels ou de contaminants dans une chaîne de production, sont par définition invisibles. La méthode classique consistant à prélever un échantillon pour une analyse en laboratoire, bien que précise, se heurte à des contraintes de temps, de coût et de représentativité. Elle offre une photographie datée d’un phénomène souvent dynamique.

Face à ce défi, l’approche commune est de chercher des capteurs capables de « détecter » une présence. Mais cette approche est limitée. Que se passe-t-il lorsque plusieurs composés interfèrent ? Comment être certain que la mesure est quantitative et non juste indicative ? La véritable rupture technologique ne réside pas dans la simple détection, mais dans l’identification formelle et la quantification. Et si la clé n’était pas de « voir » le polluant, mais de lire sa signature moléculaire irréfutable ? C’est précisément la promesse de la spectroscopie haute résolution : transformer un signal lumineux subtil en une preuve métrologique exploitable.

Cet article n’est pas un cours de physique optique, mais un guide opérationnel. Nous allons décrypter comment cet outil de diagnostic de pointe fonctionne, comment il déjoue les fraudes, quelles sont ses contraintes opérationnelles (portable vs. laboratoire) et, surtout, comment maîtriser ses subtilités pour garantir des mesures d’une fiabilité absolue. De la surveillance atmosphérique à la sécurité alimentaire, vous découvrirez les mécanismes qui rendent l’invisible non seulement visible, mais surtout, quantifiable.

Pour naviguer efficacement à travers les capacités et les subtilités de cette technologie, cet article est structuré pour vous guider pas à pas. Des principes fondamentaux de la signature spectrale aux applications les plus avancées, chaque section aborde une facette clé pour une maîtrise complète.

Pourquoi chaque gaz a une signature unique impossible à falsifier ?

Le caractère irréfutable de la spectroscopie repose sur un principe de physique quantique : chaque molécule possède une structure unique de niveaux d’énergie rotationnels et vibrationnels. Lorsqu’une molécule est excitée par une source lumineuse, elle absorbe ou émet de la lumière à des longueurs d’onde très spécifiques, correspondant précisément aux « sauts » énergétiques possibles entre ces niveaux. L’ensemble de ces transitions forme ce que l’on appelle une signature spectrale, une véritable empreinte moléculaire aussi unique qu’une empreinte digitale humaine. Il est physiquement impossible pour deux molécules différentes (par exemple, le dioxyde de carbone et le méthane) d’avoir la même signature complète.

La haute résolution est ici déterminante. Elle permet de distinguer des raies d’absorption ou d’émission extrêmement proches les unes des autres. L’intensité de ces raies est également une information cruciale. La probabilité qu’une transition énergétique se produise est régie par des règles de sélection quantiques. En conséquence, certaines raies spectrales sont jusqu’à 1000 fois plus intenses que d’autres au sein du même spectre, ajoutant un niveau de complexité et d’unicité à la signature. C’est cette combinaison de la position exacte et de l’intensité relative des raies qui rend l’identification non seulement possible, mais aussi extrêmement fiable et non falsifiable.

Un exemple concret est l’analyse du phosgène (COCl2), un gaz industriel toxique. Son spectre infrarouge est particulièrement riche et complexe. Des études menées en laboratoire, comme l’analyse du spectre à haute résolution du phosgène à 11.8 µm, ont permis de cartographier précisément son empreinte moléculaire. Grâce à cette base de données, un spectrographe sur le terrain peut comparer en temps réel le spectre mesuré à cette référence et confirmer sans ambiguïté la présence de phosgène, même à l’état de trace dans l’atmosphère, en le distinguant de centaines d’autres composés.

Comment détecter la fraude dans l’huile d’olive sans ouvrir la bouteille ?

L’un des domaines où la spectroscopie démontre sa puissance de diagnostic est la lutte contre la fraude alimentaire. L’adultération de l’huile d’olive extra vierge avec des huiles de qualité inférieure (comme l’huile de tournesol ou de colza) est une pratique frauduleuse courante. Les méthodes traditionnelles d’analyse sont destructives, coûteuses et ne permettent pas un contrôle à grande échelle. La spectroscopie, en revanche, offre une solution non invasive et quasi instantanée, capable d’analyser le contenu à travers le verre d’une bouteille.

La clé réside dans l’analyse des pigments naturels de l’huile, tels que les chlorophylles et les caroténoïdes. La composition et la concentration de ces pigments varient de manière caractéristique en fonction de la nature de l’huile. Une équipe de l’Université de Pise a développé une méthode basée sur un processus mathématique de déconvolution du spectre d’absorption UV-visible. Comme ils l’expliquent, le spectre acquis prend une forme caractéristique qui permet de savoir immédiatement si l’huile a été contrefaite. Cette méthode permet de quantifier la concentration de quatre pigments principaux, révélant une signature unique pour chaque type d’huile.

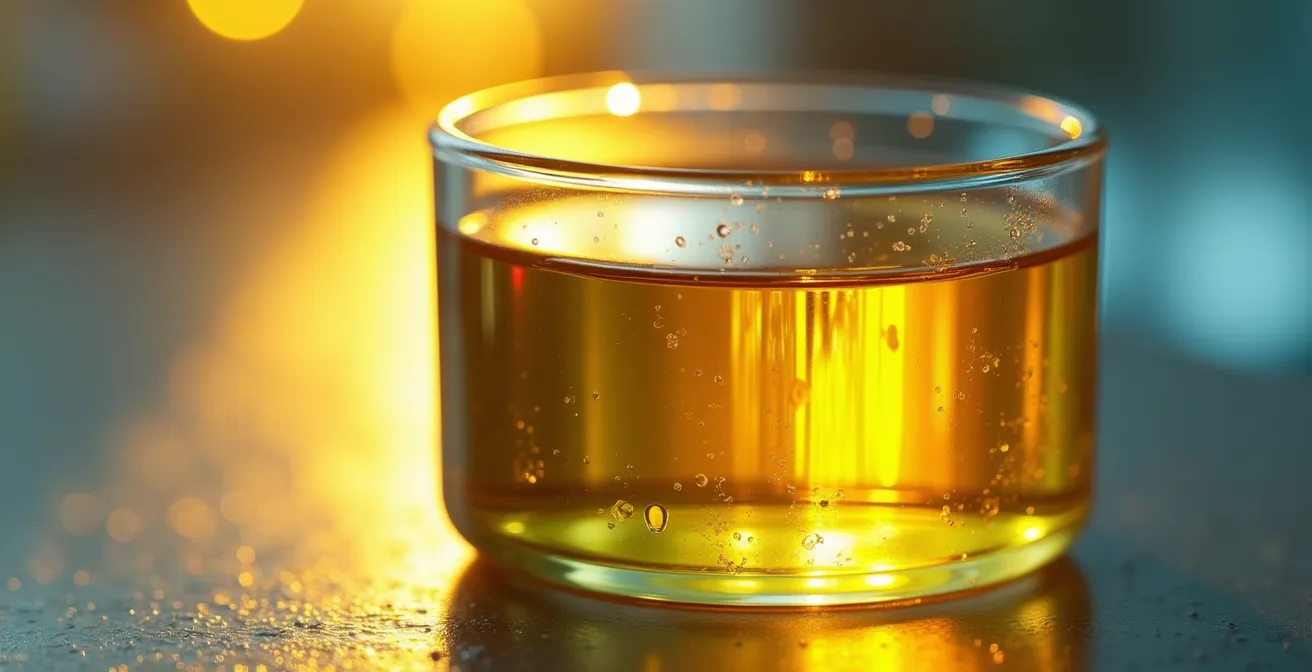

Cette approche, visible sur l’illustration, n’est pas seulement théorique. Des techniques comme la spectroscopie de fluorescence se révèlent extraordinairement efficaces. Une étude récente a démontré qu’en associant cette technique à une analyse statistique poussée, il est possible d’atteindre une précision de classification allant jusqu’à 100 % pour distinguer les huiles pures des huiles frelatées. Le spectrographe ne se contente pas de « voir » une couleur ; il quantifie la signature fluorescente unique de la composition moléculaire de l’huile, offrant un verdict binaire et fiable : authentique ou frauduleuse.

Appareil portable ou analyse en labo : quel choix pour un diagnostic terrain rapide ?

Le choix entre un spectrographe portable et une analyse en laboratoire n’est pas une question de supériorité absolue, mais d’adéquation à une mission. Le besoin d’une analyse rapide et in-situ est particulièrement criant dans le domaine de la surveillance environnementale, notamment pour la caractérisation des sols pollués. Rien qu’en France, le passif industriel a laissé des traces : on estime qu’il y a plus de 3,5 millions d’hectares de terres artificialisées, dont une partie significative est potentiellement contaminée par des métaux lourds ou d’autres polluants. Cartographier ces zones avec des prélèvements systématiques pour analyse en laboratoire serait un processus extrêmement long et coûteux.

C’est ici que les analyseurs portables, comme ceux basés sur la spectrométrie de fluorescence X (XRF), changent la donne. Ils permettent à un opérateur de réaliser des dizaines, voire des centaines de mesures par jour directement sur le terrain, obtenant des résultats quasi-instantanés. Cette capacité permet de délimiter rapidement une zone de pollution, de trier des matériaux excavés ou de contrôler des terres d’épandage. Le compromis se fait sur la limite de détection et la précision, qui, bien qu’excellentes pour un usage terrain, n’atteignent pas toujours le niveau ultime d’un instrument de laboratoire. Le choix est donc un arbitrage entre la rapidité et la précision maximale.

Le tableau suivant synthétise les avantages et inconvénients de chaque approche, permettant de guider la décision en fonction des contraintes opérationnelles.

En pratique, les deux approches sont souvent complémentaires. Une campagne de terrain avec un appareil portable permet un criblage à grande échelle et à faible coût. Les points ou échantillons jugés les plus critiques sont ensuite envoyés au laboratoire pour une analyse de confirmation, qui offre une précision métrologique maximale et sert de référence légale.

L’erreur d’interprétation quand deux raies spectrales se chevauchent

La puissance de la spectroscopie réside dans sa capacité à identifier des signatures uniques. Cependant, dans un environnement réel comme l’atmosphère urbaine ou des fumées industrielles, le mélange de gaz est complexe. Le principal défi métrologique devient alors le chevauchement spectral : la raie d’absorption d’une molécule peut se superposer partiellement ou totalement à celle d’une autre, créant une ambiguïté. Ignorer ce phénomène peut conduire à une erreur grossière de quantification, voire à une fausse détection.

Prenons l’exemple de la mesure de l’ozone (O3) dans l’air ambiant. C’est un polluant secondaire majeur dont la concentration est très variable ; en France, elle peut atteindre parfois jusqu’à plus de 200 ppbv (parties par milliard en volume). Les spectres d’absorption de l’ozone dans l’ultraviolet peuvent interférer avec ceux d’autres composés présents, comme le dioxyde de soufre (SO2). Un instrument à faible résolution ne pourrait pas les distinguer et fournirait une mesure combinée erronée. C’est pourquoi la haute résolution est indispensable : elle permet de « zoomer » sur la forme précise des raies et de les séparer.

Pour résoudre ce problème, les ingénieurs et scientifiques utilisent des algorithmes de déconvolution ou des techniques de mesure différentielle. Ces méthodes exploitent le fait que même si deux raies se chevauchent à une longueur d’onde, leurs signatures spectrales complètes sont différentes. En analysant une bande spectrale plus large, l’algorithme peut mathématiquement reconstruire la contribution de chaque composé au signal total. Comme le souligne un rapport de l’IFSTTAR sur les mesures de pollution :

Comme dans toute méthode spectroscopique, il faut pouvoir s’affranchir des fluctuations d’intensité de la source de lumière et des interférences possibles.

– État de l’art des mesures de pollution, IFSTTAR – Mesures de pollution par capteur laser

La gestion de ces interférences est au cœur de la fiabilité de la mesure. Elle exige non seulement un instrument performant, mais aussi un traitement du signal intelligent, qui transforme un spectre brut et complexe en une donnée quantitative et fiable pour chaque polluant d’intérêt.

Quand recalibrer son spectrographe : les signes de dérive instrumentale

Un spectrographe haute résolution est un instrument de métrologie de précision. Sa fiabilité n’est pas acquise indéfiniment. Les composants optiques et électroniques vieillissent, subissent des variations de température et des contraintes mécaniques qui entraînent une dérive instrumentale. Cette dérive se manifeste par une dégradation lente mais progressive de la performance, qui, si elle n’est pas corrigée, peut invalider complètement les mesures. Savoir identifier ces signes avant-coureurs est une compétence essentielle pour tout opérateur.

Le but de la très haute résolution est d’atteindre des niveaux de précision extrêmes, permettant par exemple de réaliser des études de spectroscopie avec une résolution meilleure que le MHz jusque 5.5 THz. Perdre cette capacité à cause d’une dérive non détectée est un échec métrologique. Les principaux signes à surveiller sont une dérive de l’axe des longueurs d’onde (les raies spectrales n’apparaissent plus exactement là où elles sont attendues), un élargissement de la Fonction de Réponse Instrumentale (l’instrument devient moins « net », les raies s’épaississent) et une diminution du rapport signal/bruit (le bruit de fond augmente par rapport au signal utile).

Un recalibrage régulier est donc non négociable. Il consiste à mesurer une source de référence connue et stable (une lampe spectrale ou une cellule de gaz de référence) et à ajuster les paramètres internes de l’instrument pour corriger les écarts observés. La fréquence de ce calibrage dépend de la stabilité de l’instrument et du niveau de précision requis par l’application. Pour des mesures critiques, une vérification peut être nécessaire avant chaque campagne de mesure.

Comment distinguer l’oxygène produit par la vie de celui produit par la géologie ?

L’une des quêtes les plus fascinantes en exobiologie est la recherche de biosignatures, des indices de vie sur d’autres planètes. La présence d’oxygène (O2) dans l’atmosphère d’une exoplanète a longtemps été considérée comme un marqueur prometteur. Cependant, des processus purement géologiques, comme la photolyse de l’eau par le rayonnement stellaire, peuvent également produire de l’oxygène. La simple détection d’O2 n’est donc pas une preuve de vie. Comment la spectroscopie haute résolution peut-elle trancher ce débat ?

La réponse se trouve au niveau des isotopes. L’oxygène sur Terre existe principalement sous trois formes isotopiques stables : ¹⁶O (le plus commun), ¹⁷O et ¹⁸O. Les processus biologiques, comme la photosynthèse, ont tendance à favoriser les isotopes plus légers, créant un déséquilibre isotopique spécifique dans l’oxygène produit. Les processus géologiques, eux, ne montrent pas la même préférence. La distinction entre un oxygène « biotique » et « abiotique » repose donc sur la mesure ultra-précise du ratio entre ses différents isotopologues (par exemple, ¹⁶O¹⁶O, ¹⁶O¹⁸O).

Chacun de ces isotopologues a une masse légèrement différente, ce qui décale de manière infime mais mesurable ses niveaux d’énergie rotationnels et vibrationnels. Par conséquent, leurs signatures spectrales, bien que très similaires, sont distinctes. Seule la très haute résolution spectrale permet de séparer ces raies. Des instruments de pointe, comme le spectromètre disponible sur la ligne DESIRS du synchrotron SOLEIL, permettent d’observer la structure rotationnelle de la molécule avec une précision suffisante pour distinguer ces variations isotopiques. En mesurant l’intensité relative des raies de chaque isotopologue, les scientifiques peuvent déterminer le ratio isotopique et ainsi déduire l’origine, biologique ou géologique, de l’oxygène détecté.

Comment voir le CO2 invisible depuis 800 km d’altitude ?

La surveillance des gaz à effet de serre à l’échelle planétaire est un enjeu majeur pour la climatologie. Le dioxyde de carbone (CO2) est au centre de cette surveillance, mais comment le mesurer précisément depuis un satellite orbitant à 800 km d’altitude ? La technique utilisée est la spectroscopie d’absorption passive. Le satellite ne possède pas sa propre source de lumière ; il utilise le soleil comme une immense lampe de fond.

Le principe est le suivant : le satellite pointe son spectrographe vers la surface de la Terre et analyse la lumière du soleil qui a été réfléchie par le sol ou les nuages, après avoir traversé deux fois l’atmosphère. Sur son trajet, cette lumière a interagi avec les molécules présentes dans l’air. Les molécules de CO2, en particulier, absorbent très fortement le rayonnement infrarouge à des longueurs d’onde spécifiques. Le spectre mesuré par le satellite présente donc des « trous » ou des raies d’absorption sombres, précisément là où le CO2 a « mangé » la lumière. L’intensité et la largeur de ces raies sont directement proportionnelles à la quantité totale de CO2 présente dans la colonne d’air entre le soleil, la surface et le satellite.

La sensibilité requise pour ces mesures est phénoménale. Il faut pouvoir quantifier des variations de concentration de l’ordre de quelques parties par million (ppm) à travers toute l’atmosphère. Cette performance est analogue à celle requise par d’autres techniques spectroscopiques de pointe, comme la spectroscopie Raman, utilisée pour la détection de polluants dans l’eau. Dans ce domaine, il est possible de quantifier des polluants d’intérêt à de faibles concentrations (allant jusqu’au mg/L). La physique est différente, mais l’objectif métrologique est le même : isoler un signal faible et spécifique d’un bruit de fond complexe pour obtenir une mesure quantitative fiable.

Comment les satellites scientifiques mesurent-ils les changements globaux ?

La mesure de la montée des eaux au millimètre près depuis l’espace est une prouesse technologique qui ne repose pas sur la spectroscopie, mais sur l’altimétrie radar. Des satellites comme la série Jason ou Sentinel envoient une impulsion radar vers la surface de l’océan et mesurent avec une précision extrême le temps de l’aller-retour, en déduisant la distance et donc le niveau de la mer. Cependant, cette mesure seule ne fournit qu’un constat. Pour comprendre les causes des changements observés, les scientifiques doivent coupler ces données avec celles d’une multitude d’autres instruments, où la spectroscopie joue un rôle de premier plan.

L’observation de la Terre est une science intégrée. Pour interpréter la montée des eaux, il faut quantifier la dilatation thermique des océans (liée à leur réchauffement) et l’apport d’eau douce provenant de la fonte des glaces. C’est là que la spectroscopie redevient essentielle. Des spectrographes embarqués sur d’autres satellites mesurent en continu les concentrations de gaz à effet de serre (CO2, CH4) qui pilotent le réchauffement climatique. D’autres analysent la composition de l’atmosphère, la santé de la végétation (qui influe sur le cycle du carbone) ou la pollution. Comme le rappelle le Journal of Visualized Experiments, la spectroscopie IR joue un rôle important dans la détection et la quantification des polluants environnementaux, que ce soit dans l’air, l’eau ou les sols.

La précision de ces instruments, qu’ils soient des altimètres ou des spectrographes, dépend de conditions techniques extrêmes. Par exemple, certains spectromètres de masse à ultra-haute résolution, utilisés pour des analyses de référence au sol, exigent un vide poussé de l’ordre de 1e-10 à 1e-11 mbar pour mesurer les fréquences avec une pureté maximale. Bien que la technologie soit différente, cet exemple illustre la quête de perfection métrologique qui anime toute l’instrumentation scientifique spatiale. Un satellite n’est pas un capteur unique, mais une plateforme portant une suite d’instruments dont les données croisées permettent de construire une vision cohérente et quantifiable des changements de notre planète.

L’intégration de la spectroscopie haute résolution dans vos protocoles de surveillance et de contrôle qualité n’est pas un simple changement d’outil, mais une évolution vers une approche basée sur la preuve métrologique. Pour tirer le meilleur parti de cette technologie, l’étape suivante consiste à évaluer rigoureusement vos besoins spécifiques afin de définir la stratégie instrumentale et les procédures de calibration les plus adaptées à vos objectifs.
